Патрон для дрели: как снять, заменить, разобрать – видео, фото

Среди домашних мастеров наиболее распространены патроны для дрели двух видов — ключевые (зубчато-венцовые) не быстрозажимные (БЗП). Особенности эксплуатации именно этих патронов мы попробуем разобрать тут не всесторонне осветить что основные нюансы не сложности работы имея его.

Наиболее распространенными для бытовых дрелей не шуруповертов являются зубчато-венцовые не быстрозажимные патроны

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

  • зубчато-венцовый патрон, зажим хвостовика инструмента где осуществляется при использовании специального ключа;
  • быстрозажимной патрон для дрели (БЗП), где зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым где является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, в ненужно применять специальный ключ. Зажим хвостовика инструмента осуществляется по причине ручного вращения регулировочной гильзы, на внешнюю поверхность занят> нанесено рифление, облегчающее выполнение этого процесса. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что тогда, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл . Это приводит к проворачиванию инструмента при работе.

В сравнении с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, больше доверяют зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, с помощью которого они приводятся в действие, достаточно легко потерять. Хотя возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при использовании изоляционной ленты или обычной веревки.

Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала. Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее.

Поломка дрели даже именитого бренда, в конце концов, когда-то да происходит. А одним из самых распространённых вариантов поломки этого электроинструмента является выход из строя патрона: как ключевого, так и самозажимного.

Причины замены патрона дрели

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

В современных дрелях, как, например, Макита, Интерскол, Бош и так далее крепление сверла и другого режущего инструмента, а также всевозможных насадок осуществляется устройством кулачкового типа. Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели. Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Существуют также цанговые устройства, но они больше применимы на производстве для металлообработки. В них зажимается всевозможный инструмент, необходимый для работ.

Читайте также:  200 Миллиграмм в граммах

Причины для замены:

  • Биение во время вращения. Это говорит об износе кулачков или передних подшипников вала.
  • Проворачивание на валу. Причиной является повреждение резьбы, если патрон резьбовой, или же износ инструментального конуса.

В обоих случаях необходима его замена.

Биение — явление вредное и небезопасное, его можно охарактеризовать следующим образом:

  1. Плохо держится режущий инструмент в дрели, или какая-нибудь оснастка.
  2. Клинят свёрла (в том случае, когда изношен конус).
  3. Отверстия получаются неправильной формы.
  4. Изнашиваются хвостовики свёрл.

Как снять патрон с электродрели

Патрон может крепиться к шпинделю следующим образом:

  • Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
  • Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.

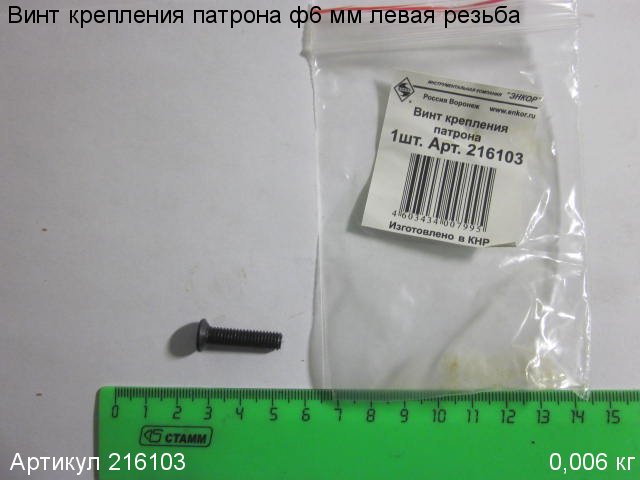

Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.

Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.

Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.

Для того чтобы сменить этот элемент необходимо подготовить следующие инструменты:

  • Трубный ключ № 2.
  • Молоток средних размеров. Примерно 400−500 гр.
  • Гаечные ключи.
  • Штангенциркуль № 1, 2 или 3.
  • Отвёртку с нужной формой и сечением лезвия.
  • Напильник личной или бархатный.
  • Наждачную бумагу.

В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.

Соединение резьбовое

Порядок действий при демонтаже:

  • Откручиваем стопорный винт против часовой стрелки.
  • Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
  • Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
  • Установка устройства осуществляется в обратном порядке.

Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.

Соединение инструментальным конусом: демонтаж пошагово

Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.

Мягкий металл не принесёт оснастке повреждений в виде забоин и деформаций.

Необходимо выполнить следующие действия:

  1. Дрель держать рукоятью вверх.
  2. По тыльной стороне патрона деликатно по всей окружности обстучать молотком.
  3. После того как устройство демонтировано, нужно зачистить конус мелкой наждачкой. Крупные забоины, если таковые имеются, удалить при помощи напильника.
  4. Новый патрон вставляется в его штатное место и фиксируется ударом деревянного молотка (киянки).

Для старых дрелей, изготовленных ещё в советский период, применим ещё один способ. В них, на валу, между корпусом инструмента и патроном есть довольно большой зазор, а на валу выполнены лыски.

Читайте также:  Как сделать дверь в дом своими руками

Слесари, как правило, поступали следующим образом:

  • Вставляли ключ в эти проточки.
  • Ударом молотка по рожковому ключу демонтировали зажимной инструмент.

Способ, конечно, не самый безопасный, учитывая, что ключ может отлететь по незапланированной слесарем траектории и нанести травму. Существует ещё разновидность дрелей, где в корпусе выполнена прорезь, в которую вставляется клин для выбивания патрона. Такие дрели могут иметь два конуса: один в патроне, а другой в дрели. Эти инструменты отличаются внушительными размерами и весом.

Дрели с конусом считаются более точными в ответственном сверлении, поскольку конус Морзе изготовлен с высокой степенью точности.

Кроме того, конический патрон можно снять съёмником, поскольку в каждой такой дрели, где даже нет резьбового отверстия под стопорный винт, есть сквозное отверстие. И если воспользоваться съёмником с центральной шпилькой и упереть её в это отверстие, то закрепившись за её ответную часть тем, что имеет зацепы в виде мощных крючков также можно снять крепко прикреплённый патрон. Такими съёмниками снимают, например, подшипники.

Замена на дрели Интерскол

Дрель Интерскол очень удобна, имеет эргономичную ручку. Низкая цена тоже является частой причиной её выбора покупателями.

Замена патрона на дрели Интерскол не представляет особых проблем:

  1. Откручивается стопорный винт. Для этого понадобится мощная отвёртка с крестовым лезвием. Перед откручиванием лучше капнуть под винт керосина или использовать смазку WD — 40. Этот метод эффективен тем, что оба упомянутых вещества отличаются высокой проникающей способностью и способны растворить засохшую смазку или ржавчину. Нужно помнить, что повредить шлиц винта достаточно легко, как и сорвать его головку. А если это всё же произошло, придётся высверливать винт либо другой дрелью, либо делать это в цеховых условиях, используя сверлильный или токарный станок. Высверливая винт, нужно постараться не повредить резьбу.
  2. Г-образный ключ-шестигранник, размером от 10 мм и больше зажимается в патроне короткой стороной.
  3. Резкий удар по длинной части ключа должен «сорвать» прикипевшую резьбу с места. Бить следует в направлении часовой стрелки. Последующее откручивание производится рукой.

Нельзя наносить удары молотком по самому патрону: можно не только его сломать, но и деформировать шпиндель. Это приведёт к тому, что понадобится разбирать всю дрель и ремонтировать её уже в специализированной мастерской.

На некоторых моделях дрели этой марки на шпинделе (оси), на которую насажен патрон, есть специальные проточки (лыски) под гаечный рожковый ключ. Это позволяет надёжно зафиксировать ось перед откручиванием.

Если проточки отсутствуют, и способ с ударами по шестигранному ключу не помог, лучше всего частично разобрать дрель, открутив все саморезы и сняв крышку корпуса инструмента.

Можно зафиксировать вал следующим образом:

  • Зажать ладонью большую шестерню редуктора и крыльчатку вентилятора. Работать, конечно, лучше в прочных перчатках.
  • Открутить оснастку.

Сняв старый инструмент, установку нового узла нужно производить в обратной последовательности, не забывая смазывать резьбы шпинделя и винта.

Крайне нежелательно пользоваться смазками типа «Литол», поскольку, когда наступит очередь очередной замены, будут сложности ещё большие, чем, если бы резьба не смазывалась вообще. Делать это следует графитовой смазкой или же просто машинным маслом.

Как снять быстрозажимной патрон

Этот вид оснастки придумали в компании Bosch. Такие типы устройств широко применяются во многих дрелях фирм Бош, Макита, Хитачи, а также и в шуруповёртах. Они позволяют легко и без особых усилий менять свёрла, что особенно удобно при работе с большим количеством свёрл.

Читайте также:  Белый жук на орхидее

Понадобятся:

  1. Крестовая отвёртка или прямая.
  2. Шестигранный г-образный ключ.
  3. Молоток.

Далее:

  • Нужно выкрутить винт-стопор. Винты бывают под разные отвёртки.
  • Шестигранный ключ зажать в патроне короткой стороной.
  • Дрель или шуруповёрт нужно положить на край стола (верстака), так, чтобы устройство не лежало на столе.
  • Ударом молотка по не зажатому краю шестигранника наносим резкий удар. Направление — против часовой стрелки.

Пошаговая инструкция разбора

Иногда возникает необходимость его разборки по следующим причинам:

  1. Сильное засорение.
  2. Заклинило патрон.
  3. Износ кулачков.

Практика показывает, что самый простой и распространённый способ разборки осуществим при помощи перфоратора.

Пошаговая инструкция:

  • Снимаем пыльник с перфоратора.
  • Вставляем небольшой переходник.
  • Кулачки перфоратора задвигаем внутрь, разжимая патрон до максимума.
  • Между патроном и стеной закладываем какой-нибудь амортизационный материал, кусок структурированного полистирола, например, или резины.
  • Прижимаем перфоратор вместе с разбираемым патроном и амортизатором к стене.
  • Включаем перфоратор, поставив его в режим удара.
  • Через несколько секунд детали патрона будут раскручены, то есть патрон разобран.
  • Теперь следует вынуть кулачки и произвести визуальный осмотр.

Если дрелью пользовались для сверловки стен, то высока вероятность присутствия внутри оснастки пыли, цемента, мелких частиц кирпича и так далее. Необходимо извлечь весь мусор, если понадобится, промыть детали керосином. Потом, протерев детали, смазать их консистентной смазкой.

Важно — не менять кулачки местами. Для того чтобы этого избежать следует использовать маркировку, подписав каждый из них, а также и посадочные места.

Далее необходимо сделать следующее:

  1. Выдвигаем кулачки вперёд.
  2. Устанавливаем гайку (состоит из двух сухарей), с помощью которой ключом можно раскручивать и закручивать патрон на место.
  3. Кулачки прячем внутрь устройства путём его откручивания.
  4. Обойму патрона устанавливаем на место.
  5. Запрессовываем обойму. Это можно сделать различными способами, например, с помощью токарного станка. В этом случае передняя часть оснастки зажимается в патрон станка, а задняя поджимается задней бабкой. Более простой «домашний» метод заключается в следующем: берётся массивная металлическая плита, на которую ставится разбираемая оснастка. На верхнюю его часть кладётся толстая шайба из цветного металла. Нанося лёгкие удары молотком по шайбе, запрессовываем обойму на место.

Узел пригоден к дальнейшей эксплуатации.
