Как правильно установить датчик движения на улице

Сегодня освещение на улице интересует главным образом жителей частного сектора или дачных поселков. Для многоквартирных домов освещением улицы занимаются городские службы.

А вот для дачников и людей, живущих в частных домах, отличным решением будет установка уличного датчика движения для автоматического включения на приусадебном участке света.

Такой уличный девайс практически незаменим, он сразу решает несколько проблем, не только по вопросам освещения улицы, но и по возможности охраны частной собственности.

Ассортимент выбора

На сегодняшний день наблюдается тенденция ко все большему проникновению в нашу повседневную жизнь всевозможных технических новшеств. Так, все чаще в наших домах и на улицах стали появляться датчики, реагирующие на движение. С помощью таких устройств можно автоматизировать процесс подсветки любого помещения или улицы.

Реагирование датчика на различного рода движения широко используется на улицах городов и сел. Это позволяет сделать передвижение по улицам и дорогам более безопасным и комфортным.

Такой датчик представляет собой небольшой пластиковый прибор, который можно установить на улице практический в любом месте.

Обратите внимание! Выбор места следует делать на основании требований, предъявляемых прибору. Датчик движения должен иметь широкий охват работы, чтобы адекватно и в полной мере выполнять свои функции по включению света.

Все уличные датчики, реагирующие на различного рода движения, относятся к наружным приборам. Им можно устанавливать только на улице. Поэтому они, в отличие от внутренних устройств, могут выдерживать низкие температурные режимы.

Уличное оборудование подобного рода, в отличие от внутренних датчиков, имеет увеличенный угловой охват на 180 градусов.

Датчик для включения на улице света, точно так же как и внутренние приборы, могут быть следующих видов:

• микроволновой. Прибор захватывает сигнал в определенном диапазоне по типу локатора;

• ультразвуковой. Его принцип работы заключается в улавливании изменений в отражении от предметов ультразвука. По своей организации признан самым доступным и простым;

• инфракрасный. Он работает по принципу чувствительного термометра и реагирует на изменения температуры в обслуживаемой области. Его можно настроить на температуру тела человека, что позволит избежать возможной активации устройства при прохождении вблизи домашнего питомца.

На рынке электронных устройств можно найти инфракрасные датчики движения для включения на улице света двух типов:

• активные. Такой датчик очень часто используется для освещения и охраны периметра дома, а также забора;
• пассивные. Данный тип прибора лучше подходит для защиты широких зон. Их ставят перед входной дверью или у ворот.

Необходимо также знать, что датчики для включения на улице света при возникновении движения в зоне их работы, могут различаться и по месту установки:

Как видим, ассортимент выбора довольно большой. Поэтому при покупке прибора следует продумать все мелочи его дальнейшего использования и размещения, чтобы купить то, что нужно.

Чтобы сделать правильный выбор весь имеющийся ассортимент следует оценить по следующим показателям:

• место размещения;
• способ крепления;
• степень защищенности;
• мощность и дальность оборудования;
• габариты и размеры;
• границы, в которых должно происходить срабатывание сигнала;

Обратите внимание! Важно помнить, что датчик движения может контролировать только видимую им область. При этом снизить радиус обозрения могут любые легкие конструкции, которых на улице предостаточно: карниз, элемент забора, подвесной светильник и т.д.

• возможность проведения точной настройки параметров работы аппарата. Интересно, что некоторые датчики могут срабатывать даже на дыхание человека.

Помимо этого выбор следует делать и на основании следующих параметров:

• качественное освещение. Света должно быть ровно столько, чтобы хватало осветить необходимую область;
• скорость включения освещения при наличии движения;
• эстетичность освещенности и внешний вид прибора;
• долговечность.

Оценив имеющееся предложение на рынке или специализированном магазине по вышеперечисленным параметрам, ваш выбор будет максимально оптимальным и полностью удовлетворит все ваши потребности.

Важно отметить, что датчик должен иметь возможность подключаться не только к осветительному прибору, но и еще к другому оборудованию, например – к звуковому. Это особенно важно для улицы, так как в результате вы получите не только автоматическое включение света в ночное время, но и еще сигнализацию.

Где используются

Главным назначением датчика движения, как не трудно догадаться, является включение света на улице в ночное время. Такая функция очень востребована в следующих ситуациях:

• в дачных поселках, где имеются проблемы с освещением улиц местными властями;
• освещение приусадебного участка в ночное время, без необходимости механического подключения освещения;
• освещение в труднодоступных местах, удаленных от главного дома построек;
• как прибор, информирующий о проникновении на территорию посторонних. В данном случае датчик включает свет и активирует звуковой сигнал;
• освещение кладовок, гаражей и других хозяйственных построек.

Кроме этого, автоматизация включения освещения при наличии движения в заданной области позволяет экономить электроэнергию. А это очень важно, так как в последнее время палата за электричество все увеличивается.

Как действует прибор

Как уже отмечалось несколько выше, принцип действия датчика движения заключается в считывании прибором определенного, в зависимости от модели, сигнала и замыкание электроцепи, что приводит к включению света.

Алгоритм работы прибора состоит из следующих этапов:

• прибор считывает сигналы, поступающие с контролируемой области;
• при обнаружении изменений (движение), сигнал попадает на улавливающую матрицу, и прибор замыкает электрическую цепь;

Обратите внимание! В роли датчика по приему сигнала может выступать специальная улавливающая матрица — линза Френеля (фотоэлемент).

• замыкание цепи приводит к включению света.

Любой уличный датчик для регистрации движения и включения освещения работает по принципу непрерывного контроля над выбранной зоной обозрения.

На этом принципе работают все уличные датчики движения. При этом каждый прибор можно настроить в индивидуальном порядке, что позволяет исключить возможность его активации домашними животными. Но в таком случае следует помнить, что свет может включаться на проезжающий мимо транспорт или просто прохожего.

Отдельно стоит отметить, что при своей работе уличный датчик также сверяется с уровнем освещенности контролируемого пространства. Так, если движение было зарегистрировано в светлое время суток, то свет включаться не будет.

Наличие оценки контролируемой зоны на предмет освещенности позволяет экономить электроэнергию и получать автоматические освещение только когда это нужно – ночью. При этом ложные срабатывания датчика можно максимально минимизировать с помощью правильной настройки.

Настройка параметров

Датчики движения настраиваются при помощи специальных потенциометров, которые бывают трех видов:

• время. То есть, это временной интервал, в течение которого прибор будет работать. Обычно этот параметр выставляется в диапазоне 5-10 с. Правильно выбранное время задержки позволит избежать ненужной активации оборудования. Временной интервал зависит от приобретенной модели;
• чувствительность. От того, насколько выше будет этот параметр, зависит скорость реакции оборудования на движение в зоне контроля. В ситуации, когда происходят частые срабатывания вхолостую, чувствительность датчика следует понизить. Для того чтобы определить нужную чувствительность аппаратуры, необходимы в среднем три подстройки;

Обратите внимание! Перенастройка чувствительности делается в зависимости от времени года.

• уровень освещенности. Вы выбираете уровень освещенности, на который прибор должен будет реагировать включением.

Внеся правильно настройки, датчик будет срабатывать без сбоев, точно как часы.

Установка прибора

Уличный датчик подключается к электросети по аналогии с обычным выключателем. Лучше, чтобы подключением занимались профессионалы, но можно справиться и самому, если вы разбираетесь в электричестве.

Процедура подключения такова:

• отключаем электроэнергию;
• открываем прибор, сняв с него защитную крышку;
• подключаем по нужной схеме;

• кабель от датчика присоединяем к общей проводке дома. Подключение происходит через распределительную коробку;
• после этого устанавливаем сенсоры, реагирующие на уровень освещенности. В быту их называют сумеречными выключателями. После их подключения и настройки прибор будет срабатывать только ночью.

Как видим, выбор уличных датчиков, реагирующих на движение включением освещения, достаточно обширен и требует скрупулезности. Зато потом вы в полной мере сможете оценить его достоинства и комфорт от автоматизированного подключения света. Но не забывайте, что ключом к успеху здесь служит не только правильный выбор, но и грамотная установка.

Содержание статьи

• 1 Принцип работы
• 2 Потолочные датчики
• 3 Настенные приборы
• 4 Правила установки
• 5 Подключение
• 6 Настройка
• 7 Видео

Первые датчики движения использовались лишь в охранных сигнализациях. Эти изделия реагировали на движение в охраняемой зоне и передавали тревожный сигнал на контрольный пункт. Производители же не остановились на этом, разработав новые модели, которые способны включать уличное освещение, сирены, прожектора и другое оборудование.

Сегодня датчики, используемые для включения освещения, встречаются двух видов – настенные и потолочные. Принцип работы их практически одинаковый. Чтобы определиться, какой тип выбрать – настенный или потолочный, воспользуйтесь схемой распространения их лучей и месторасположения.

Принцип работы

Движущийся объект в контролируемой зоне заставляет датчик перейти в режим тревоги, собрав электрическую цепь контактом реле. В эту цепь входит и лампа накаливания, создающая дополнительную нагрузку. Когда движение прекращается, по истечении времени контакт размыкается, и лампа гаснет, после чего прибор возвращается в ждущий режим.

Потолочные датчики

У этих изделий охраняемая зона находится на 360 градусов вокруг него. Лучи таких изделий расходятся на 120 градусов, чем создают некое подобие конуса. Потолочное устройство излучает многолучевой барьер, пройти мимо которого незамеченным не получится.

Такие изделия зачастую устанавливаются на высоте 2–3 метров, что позволяет получить нижнюю охраняемую зону около 10–20 метров в диаметре.

Настенные приборы

Область применения таких изделий гораздо шире, потому как использовать их можно и в помещениях, и на внешних территориях. Так же, как и потолочные, они имеют зону «видимости» в виде многолучевого барьера, любое движение в котором переводит изделие в режим тревоги. Устанавливаются настенные датчики на высоте 2–2,5 метров.

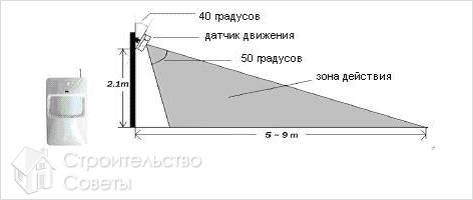

Правила установки

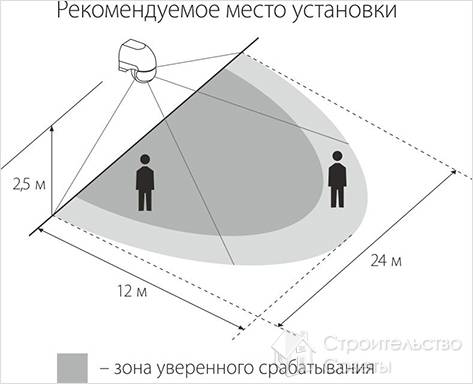

Вариантов расположения настенных устройств довольно много, но оптимальным местом, позволяющим максимально эффективно использовать прибор, является угол.

Люди, использующие датчики движения, рекомендуют выделять для них отдельную линию, а не связывать с основным освещением. Такая хитрость позволит отключить прибор, если в нем не будет нужды.

Если места для отдельного выключателя нет, тогда можно взять имеющиеся изделие, заменив одинарный на двойной, а двойной на тройной. На свободный контакт подается напряжение 220V, которое потом идет на датчик.

Мы расскажем вам, как проводится установка датчиков движения для освещения на примере прихожей. Для выбора правильного места расположения необходимо знать диаграмму распространения лучей. Несомненно, при любом его расположении будут «мертвые зоны», но необходимо выбрать такое место, чтобы ими можно было пренебречь. Можно также экспериментировать, установив настенный прибор и потолочный вместе.

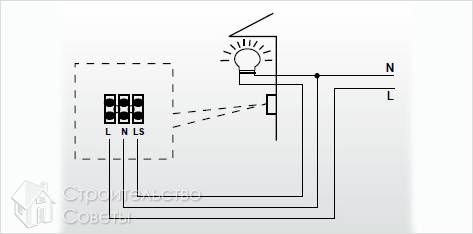

Подключение

Итак, что же нужно знать о подключении?

Подключение датчиков движения нужно проводить только при отключенном напряжении.

Зачастую в комплекте с изделием идет и стандартная инструкция по его установке, правильному подключению и настройке. С помощью фазы и ноля, соединенных с устройством проводами, напряжение подается на изделие.

Еще один провод нужен, чтобы соединить фазу и первый контакт лампы накалывания, тогда как второй соединен с нулевым проводом. Важно, чтобы фазный провод был подключен согласно принципиальной схеме, которую можно найти вместе с инструкцией.

Настройка

Установка датчиков движения для освещения должна заканчиваться их настройкой. Практически каждая модель таких изделий, независимо от их типа, имеет дополнительные настройки: регулировочные потенциометры, именуемые «LUX» и «TIME».

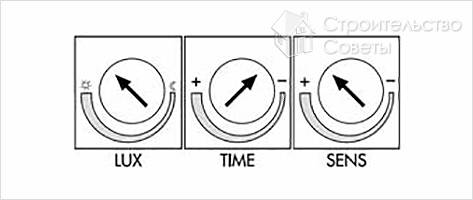

Потенциометр «LUX» регулирует порог освещенности. С его помощью необходимо проводить корректировку работы изделия в светлое время суток. Если вокруг будет темнее, чем заданное значение, устройство сработает, но если светлее – оно не отреагирует на движущиеся объекты.

Потенциометр «TIME» – установка таймера задержки отключения. С его помощью устанавливается время, на которое освещение работает с последнего обнаруженного датчиком движения. В стандартных моделях таймер можно установить от 1 до 10 секунд.

Рекомендуется выставлять время на 5 секунд, а порог освещения – на минимум. После этого можно подавать питание на прибор. При первом подключении изделия, датчик должен сработать и сразу же перейти в режим ожидания примерно на 15 секунд. Когда время пройдет, он будет срабатывать только на движение.

Все, что вам осталось, это наклонить устройство так, чтобы оно могло без проблем вас «увидеть», то есть найти оптимальное его положение, способствующее максимально эффективной эксплуатации.

Видео

Чтобы вам было проще подключить и настроить датчик движения, мы предлагаем вам посмотреть это видео.

Установка датчика движения на освещение: три схемы правильного подключения, пошаговая инструкция, а также ответы на вопросы о времени срабатываниия. +ТЕСТ для самопроверки.

Подключив правильным образом к лампочке датчик, человек получит возможность избежать затрат на электроэнергию. Датчик движения очень удобен. Он включает и выключает свет без человека. Но для подключения стоит знать о нюансах, что нарушать не желательно.

1. Чем отличается черный и красный провод внутри устройства?а) Красный следует подсоединять к фазному проводнику, а черный к системе нулевой проводник.
   б) Ничем, это одинаковые провода, имеющие разный окрас в зависимости от модели устройства.
2. Разрешено ли монтировать датчик около окон?а) Да.
   б) Нет.
3. Если внутри квартиры или частного дома имеется много окон, через которые внутрь проникает дневной свет, то датчик с каким регулятором следует приобретать?а) «Sence».
   б) «Lux».
4. Что нужно делать, если купленный датчик, что оснащён регулятором «Sence» не срабатывает, когда человек проходит прямо мимо него?а) Повысить его чувствительность.
   б) Уменьшить чувствительность.

Правильные ответы:

1. б) Провода отличаются своим цветом, они различаются в зависимости от выбранной модели датчика.
2. б) Датчики нельзя устанавливать около окон, поскольку дневной свет будет мешать его работе и придется настраивать прибор под нужный уровень освещения.
3. б) Если в доме много окон и источников дневного света, то необходим датчик «Lux». Он будет срабатывать, когда внутри помещения станет меньше света.
4. а) Если датчик не сработал, когда человек прошел прямо перед ним, то следует увеличить уровень чувствительности прибора.

Принцип работы и 4 типа датчиков движения для освещения

Датчик движения улавливает расположение объекта и запускает после этого нужные действия. Если устройство подключить к электричеству, тогда в ответ на любые движения человека, прибор будет замыкать цепь и включать освещение.

Это осуществляется из-за изменений, происходящих в тепловом поле, поскольку температура повышается. Процесс происходит из-за колебаний воздуха в помещении.

Принцип действия будет отличаться в зависимости от вида оборудования.

1. Инфракрасный прибор улавливает изменение теплового поля.
2. Микроволновый и ультразвуковой работает при помощи звуковых колебаний.
3. Ультразвуковой датчик наиболее современный, поскольку он сканирует движение даже через препятствия — сквозь стену.
4. Комбинированный прибор способен уловить несколько разновидностей излучения сразу.

Стоит отметить, что для подключения освещения к датчику движения будет достаточно 12v.

5 советов по выбору места для установки

Чтобы прибор всегда начинал функционировать вовремя, надо подобрать верное место:

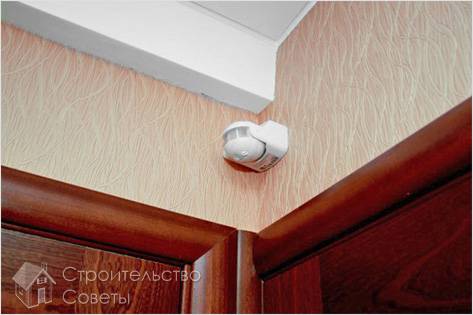

1. Устройство желательнее всего смонтировать около потолка или дверного проема, так можно подавать ток, когда человек приходит из освещенной комнаты в темную.
2. Противопоказан монтаж выбранного датчика по центру стены — дверь пропадет из зоны обзора.
3. Следует располагать устройство дальше от окон, в ином случае датчик дополнительно придётся настраивать под оптимальную степень освещения.
4. Когда в комнате несколько дверей, необходимо устанавливать несколько датчиков. Но есть вариант смонтировать один, в самом углу комнаты. Для этого следует покупать устройство с охватом пространства 120 градусов.
5. При установке оборудования на лестничной площадке, желательнее всего крепить его к потолку и над лестницей, чтобы прибор улавливал колебания внизу и наверху лестницы.

В противном случае прибор станет работать вовсе не так, как ожидалось.

3 схемы подключения

Есть несколько способов правильно подключить прибор к электросети. Следовать необходимо по трем путям:

1. Прибор подсоединяется к сети без использования выключателя. Это следует делать, если датчик станет полностью брать на себя всю работу за отключение и включение света. Это делается, когда необходимо осветить бассейн или придомовой участок.
2. Если прибор улавливает колебания воздуха, надо применять еще и выключатель, что принудительно обесточит оборудование. В таком случае лампочку необходимо соединить с электросетью, обойдя датчик.

Схема без и с выключателем

Цепь питания есть смысл дополнить выключателем, с помощью которого отключается датчик движения, чтобы он не включался от любых движений, например, когда человек двигается во сне.

Схема 1 – без использования выключателя. 2 – кнопка для выключения света. 3 – кнопка для включения света.

Для каждой конкретной ситуации понадобится выбирать один из этих способов подключения. Условия всегда разные и универсального варианта нет.

Ссылки СНИП и ПУЭ:

1. ПУЭ 6.5.7;
2. СНиП 23-05-95.

Как подключить датчик движения

8 шагов для подключения датчика

Осветительные приборы будут работать правильно только, если выполнить монтаж определённым способом:

1. В том помещении, где устанавливается прибор, необходимо отключить электроэнергию. Это делается с помощью нажатия на тумблер, находящегося на электрическом щитке в доме. Если установка идет в многоэтажной квартире, то «коробка» располагается в коридоре.
2. С задней части конструкции датчика следует аккуратно снять крышку, за которой будут находиться клеммы. Это делается при помощи отвертки. Внизу устройства будут располагаться маленькие винты. Их нужно открутить.
3. Внутри датчика находятся несколько проводков, имеющих разный цвет. Коричневый необходимо подключить к фазному проводнику, что протягивается через распределительную коробку. Синий присоединяется к нулевому проводнику. Внутри устройства располагается красный или черный проводок. Оба они будут играть роль в выходной клеммы — именно она станет подключать датчик к приборам освещения.
4. Необходимо проделать небольшую дырочку, чтобы оттуда выходили провода. Стоит отметить, что после монтажа они будут никому не заметны за оборудованием, поэтому за эстетический вид нет необходимости переживать.
5. Тот провод, что станет торчать из стены, нужно просунуть в отверстие крышки, которую сразу же нужно присоединить к стене. Электропроводка должна располагаться исключительно вертикально, поскольку в ином случае ее легко повредить, когда станет осуществляться крепление.
6. Питающий кабель следует укоротить, длина должна стать не больше 7 см – этого вполне хватит для правильного монтажа. С жил надо снять 5 мм изоляционного слоя. Это нужно для того, чтобы подсоединить кабель к прибору (клеммам).
7. Провод, проводящий электрический ток, нужно соединить с L, N и LC клеммами, что расположены на приборе.
8. Теперь корпус следует монтировать на выбранную зону. Клеммную колодку нужно поместить в нишу, которая находится на задней стенке.

Сема и провода

Еще важно знать: При монтаже датчика, все провода следует аккуратно подогнуть, чтобы они не мешали сборе устройство.

Имеются ситуации, когда датчик необходимо подключить вместе с выключателем. Это нужно сделать так, чтобы выключатель связывался с осветительным прибором и датчиком. Это осуществляется следующим способом:

1. Находится провод, что станет протягиваться от выключателя до лампочки.
2. К нему нужно подключить еще один, что станет направляться к красному контакту.
3. Берем провод, что расположен с другой стороны выключателя, и вставляем его в контакт, окрашенный в коричневый цвет. Он станет автоматически гасить свечение.
4. Провод, что принадлежит лампе, необходимо протянуть к клемме датчика движения.

Подключение датчика движения для освещения

1 ошибка эксплуатации

Стоит отметить, что очень часто люди совершают ошибки при монтаже датчика. Нередко встречаются случаи, когда устанавливается плохой контакт у нулевого провода. Такое может произойти, если внутрь устройства и попадет какой-то строительный мусор, или клеммы плохо присоединены. Так образуется слой нагара, что способствует нагреву. Контакт исчезнет из-за окисления.

Еще важно знать: 2 нюанса о проводах.

Если датчик не работает, необходимо в первую очередь проверить все провода, очистить их от мусора и нагара, если это необходимо, а после качественно прижать. Если алюминиевые жилы деформируются или ломаются, тогда это приведет к неправильной работы всей системы. Чтобы проверить состояние, необходимо использовать вольтметр – щуп стоит положить к клеммам. Но встречаются такие ситуации, когда прибор не работает даже когда обнаруживается напряжение при помощи аппарата. Тогда лампу нужно заменить.

Может произойти так, что свет не гаснет, даже если оборудование полностью исправно. Чтобы решить эту проблему, необходимо проверить временной промежуток, который установлен на датчике. Скорее всего, величина получилась чересчур большая и контакт, отвечающий за функционирование светильника, не может разомкнуться. Тогда надо поставить задержку времени на меньший период.

Ответы на 5 часто задаваемых вопросов об установке времени срабатывания

Часто люди задают вопросы о времени, которое следует установить на приборе. Обязательно нужно установить правильное время срабатывания.

1. Датчик света, что ставится на лестницу, необходимо ставить на несколько минут, поскольку больше на площадке мало кто задерживается. Времени должно быть достаточно, чтобы, к примеру, найти ключи и открыть ими дверь.
2. При установке в подсобном помещении следует ставить время в 15 минут, ведь в этой комнате нужно что-то найти, а после вынести.
3. Необходимо установить задержку срабатывания после того, как датчик зафиксирует движение. Чтобы правильно установить эту величину, следует узнать скорость передвижения человека. К примеру, если хозяин квартиры быстро пересекает коридор, то следует составить сокращенный параметр, называемый «Time».
4. Регулятор «Lux» необходимо отрегулировать так, чтобы прибор включался, когда освещения становится меньше.
   Если комната имеет очень много окон, через которые распределяется дневной свет, необходимо оснащать помещение исключительно тем датчиком, что имеет регулятор «Lux».
5. Чувствительность устройства определяется параметром «Sense». На его величину будут влиять отдаленность прибора от двигающегося человека, его веса, заставляющий датчик включаться. Поэтому в той ситуации, когда устройство срабатывает в неподходящий момент, необходимо понизить его чувствительность. О повышении нужно задумываться, когда датчик не срабатывает, когда человек проходит мимо него.

Toп 3

Есть много видов датчиков. Но выделяют трех производителей. Они гарантируют качество и надежность.

Датчик движения — это сложное приспособление, что необходимо регулировать под индивидуальные особенности. Если игнорировать правила, то прибор не будет работать в положенном режиме. Нет никакой необходимости приобретать устройство по большой цене, поскольку в продаже имеются не слишком дорогие модели, что уже зарекомендовали себя на рынке в качестве надежного средства. Были указаны наиболее подходящие варианты. Именно их желательнее всего покупать для своего дома.

Следуя всем инструкциям, есть возможность настроить оборудование под свои индивидуальные потребности. В такой ситуации проблем с работой датчика получится грамотно избежать.

При возникновении неисправностей их довольно легко исправить самостоятельно.
