Аккумуляторная отвертка своими руками

Данная запись будет полезна тем, кто занимается изготовлением печатных плат. Все кто когда- либо сверлил платы знает, что шуруповертом сверлить крайне неудобно, так как кисть быстро устает. Как правило изготавливают минидрель на основе 12 В моторчика и зажимного патрона под цанги. Но я решил пойти другим путем и купить аккумуляторную отвертку отечественного производителя. Не советую брать китайские аналоги- у них биение вала существенное и "завалены". характеристики.

Для того чтобы зафиксировать купленный отдельно патрон с хвостовиком под битодержатель, я просверлил отверстие в шпинделе и хвостовике, все это зажал винтом. Поставил шайбу как проставку для того чтобы патрон плотно прижимался к буртику хвостовика и отсамоцентрировался.
Скажете- а как же люфт, да он есть, но незначительный, и на качество сверления не влияет. Его при желании можно устранить совсем.

Смотрим видео, сверло 1 мм: (аккумулятор разряжен, только что с магазина, поэтому и обороты меньше заявленных)

Смотрите также

Комментарии 15

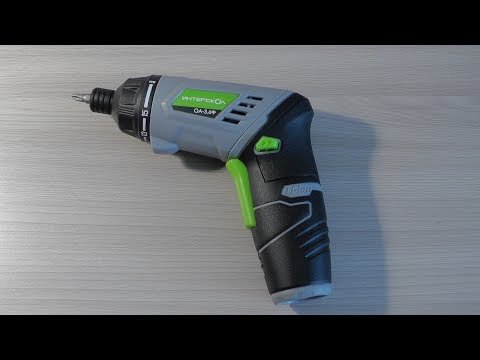

Один раз купил шуруповерт Интерскол, повелся на цену, хуже инструмента нет. Беру теперь зеленый бош.

ваш бош, особенно тот что ixo вроде, за 3500(что в 3 раза дороже) имеет меньший крутящий момент, и куда более хлипкий редуктор. эта отвертка у интерскола в ценовом сегменте является лидером.

ну и биение… у меня сраная энкоровская отвёртка и запрессованные свёрла штурм меньше биения выдают

Засчет низих оборотов ей получалось сверлить отверстия ровно. А вообще интерсколовский инструмент не советую покупать

только не говори, что на ней написано "сделано в России" ?))

Интерскол это российская фирма

Инструмент ИНТЕРСКОЛ в Ижевске уже несколько лет не производится. И сотрудничество расторгнуто именно из-за не очень высокого качества продукции. В Химках производства нет — есть офис и научный центр. Есть завод в Быково, куда перевезено оборудование Фелисатти из Италии (на нем, кстати, Фелисатти ОЕМ делала заказы для Боша и Метабо). Есть свой завод в Китае — в провинции Цзиньхуа, очень хороший завод, на нем даже есть своя поточная линия для производства электродвигателей (в апреле прошлого года наши дилеры были на открытии этого завода). Есть завод на Тайване, который производит бензо и электро садовую технику — это завод GGP. Кроме того техника GGP производится на заводе в Словакии. Есть завод в Испании — бывший завод Casals, который в этом году приобретен ИНТЕРСКОЛом, про поставщиков комплектующих говорить не буду, их география куда обширее. Короче, производств много, но ни Ижевска, ни Химок в их перечне нет.

Что касается пластика и зазоров. У нас есть изделия, которые по этим параметрам вполне могут составить конкуренцию Маките или даже Бошу, а есть нормальный бытовой уровень. Если их сравнить — то разнича будет довольно заметна. Мы, конечно, стараемся поднять качество до верхней планки, но объять необъятное нельзя.

так что же написано у тебя?)

под Москвой вроде бы его делают, сейчас не скажу где, но вот на форуме Mastercity.ru давно обитаю там даже отдельная ветка есть по отзывам. Дрели у фирмы нормальные, остальное так себе. о какой конкуренции может идти речь, у меня дома и макита и бош есть, в сравнение даже не поставить.

Инструмент ИНТЕРСКОЛ в Ижевске уже несколько лет не производится. И сотрудничество расторгнуто именно из-за не очень высокого качества продукции. В Химках производства нет — есть офис и научный центр. Есть завод в Быково, куда перевезено оборудование Фелисатти из Италии (на нем, кстати, Фелисатти ОЕМ делала заказы для Боша и Метабо). Есть свой завод в Китае — в провинции Цзиньхуа, очень хороший завод, на нем даже есть своя поточная линия для производства электродвигателей (в апреле прошлого года наши дилеры были на открытии этого завода). Есть завод на Тайване, который производит бензо и электро садовую технику — это завод GGP. Кроме того техника GGP производится на заводе в Словакии. Есть завод в Испании — бывший завод Casals, который в этом году приобретен ИНТЕРСКОЛом, про поставщиков комплектующих говорить не буду, их география куда обширее. Короче, производств много, но ни Ижевска, ни Химок в их перечне нет.

Читайте также:  Чем кормить фазанов в домашних условиях

Что касается пластика и зазоров. У нас есть изделия, которые по этим параметрам вполне могут составить конкуренцию Маките или даже Бошу, а есть нормальный бытовой уровень. Если их сравнить — то разнича будет довольно заметна. Мы, конечно, стараемся поднять качество до верхней планки, но объять необъятное нельзя.

так что же написано у тебя?)

на третьей фото можно разобрать надпись про МО, Химки.
Вполне возможно, что это из "старых запасов".

это как раз юр адрес

Где бы патрон еще такой найти…Очень удобно получилось, лежит точно такой же набор без дела уже почти год


Если вы часто занимаетесь разборкой различной техники, любите мастерить что-то мелкое, вам крайне необходима такая штука, как электроотвертка. С этим удобным приспособлением вы сможете открутить хоть сто винтиков, и у вас не устанут руки, к тому же, делается все это гораздо быстрее, чем ручной отверткой. Особенно удобно, если электроотвертка будет работать от аккумулятора, это сделает устройство мобильным, и вам не будет мешать кабель питания. Конечно, в наши дни все можно купить, включая такое устройство. Но для тех, кто любит делать все сам и хочет при этом сэкономить, предлагаю этот проект.

Такую отвертку как на фото, сделать очень легко, а смотрится она, согласитесь, стильно и удобно. Не поверите, но корпус отвертки изготовлен из дерева! Что касается начинки, то силовым элементом тут является двигатель серии 370, оснащенный редуктором. Благодаря редуктору получается получить высокий крутящий момент, что и нужно для нашей самоделки. Вообще лучше выбирать для такой самоделки редуктора с наибольшим передаточным соотношением. Питается устройство от трех аккумуляторов, они съемные и их можно в любой момент подзарядить или просто заменить на другие. Итак, рассмотрим более подробно, как же сделать такую электроотвертку.

Материалы и инструменты, которые использовал автор:
Список материалов:
— 370-ый двигатель с редуктором ;
— аккумуляторы;
— переключатель на два-три положения (для реверса);
— кнопка для включения;
— провода;
— досточки из бальзы или фанера;
— биты и переходник от отвертки;
— краска;
— две пружинки (для контактов);
— эпоксидный клей.


Список инструментов:
— клеевой пистолет;
— линейка;
— карандаш;
— паяльник;
— канцелярский нож;
— кусачки;
— плоскогубцы.

Процесс изготовления электроотвертки:

Шаг первый. Сборка основы и установка двигателя
В качестве материала для изготовления корпуса автор использовал доски из бальзы. Этот материал хорош тем, что он очень легок, легко режется, относительно прочен и недорого стоит. Корпус собирается на эпоксидном клею, аналогичным образом крепятся все главные узлы.

Берем линейку, карандаш и размечаем детали для изготовления корпуса. Вырезать их можно при помощи канцелярского ножа. Если будете использовать фанеру, работаем ножовкой или лобзиком. Автор использует для таких целей свою миниатюрную самодельную циркулярную пилу.






Ну а далее устанавливаем на основу двигатель, он крепится на эпоксидном клею. Форма корпуса напоминает пистолет, в «дуле» установлен моторчик, а в «ручке» аккумуляторы. В качестве двигателя автор использовал моторчик 370, оснащенный редуктором. Такие двигатели применяют для изготовления радиоуправляемых моделей автомобилей и так далее. Мощности движка вполне хватает для самоделки, но есть и более мощные двигатели с редукторами, который выдают больший крутящий момент.

Шаг второй. Установка контактов
Для подключения аккумуляторов понадобится установить два контакта, для этих целей автор использует маленькие пружинки. Благодаря ним аккумуляторы хорошо прижимаются к контактам. Припаиваем провода к моторчику, а потом к другим концам припаиваем пружинки. Одна пружинка крепится с помощью горячего клея к корпусу устройства. А для второй автор приклеил еще один кусок досточки. Сверлим отверстие для провода и аналогичным образом фиксируем пружинку горячим клеем.








Шаг третий. Установка переключателя и пусковой кнопки
Так как отвертка должна не только закручивать, но и откручивать, нам понадобится установить переключатель, который будет менять полярность. Подключаем к нему провода так, как автор на схеме.

Также нам нужно подключить пусковую кнопку, это будет своего рода курок, с помощью которого можно удобно включать отвертку. Под кнопку проделайте углубление и вклейте ее на горячий клей. А под переключатель нужно будет вырезать окно, его тоже вклеиваем горячим клеем.

Когда вся электроцепь будет собрана, нужно проверить, все ли подключено верно. Устанавливаем аккумуляторы последовательно. Чтобы два аккумулятора хорошо друг с другом контачили, автор устанавливает между их контактами миниатюрный неодимовый магнитик. Чтобы замкнуть цепь, используем перемычку и давим на кнопку включения. Если все работает, отлично, не забудьте проверить, работает ли реверс. Идем дальше.

Читайте также:  Панорамные окна на террасе фото
















Шаг шестой. Изготовление крышки для батарейного отсека
Нам осталось установить крышку батарейного отсека, чтобы аккумуляторы фиксировали в ручке. Для этого вырезаем и подгоняем кусок досточки. В корпусе и доске сверлим отверстие, подвешиваем ее шарнирно, используя кусок медного провода, скрепку и так далее. Ось крепим суперклеем.

Также нужно сделать фиксатор для крышки, он работает подобным образом, только эта ось у нас должна вытаскиваться. Чтобы крышку было удобно подковырнуть ногтем или пальцем, вырежьте напротив нее углубление.

В завершении на крышке устанавливаем перемычку, чтобы замкнуть контакты аккумуляторов. Берем медный провод, скручиваем и приклеиваем к крышке напротив контактов.

Вот и все, теперь основная часть отвертки собрана!





















В процесс испытаний автор без труда откручивает и закручивает винты. Мощности устройства вполне хватило на то, чтобы завернуть в доску саморезы, а потом с такой же легкостью вывернуть. Но на этом функционал устройство не заканчивается. С помощью переходника вы можете устанавливать на отвертку головки и работать с гайками и болтами!

На этом все, надеюсь, проект вам понравился, и вы нашли для себя что-то новое. Удачи и вдохновений при изготовлении собственных самоделок! Не забывайте делиться своими наработками с нами!

Аккумуляторная отвёртка по своему функционалу и габаритам находится посередине между обычной отвёрткой и шуруповёртом. Благодаря своей лёгкости и компактности это электроотвёртка быстро работает с различным крепежом, по сравнению с ручной отвёрткой. Её применяют для сборки мебели, ремонта и обслуживания различной техники. Плюс ко всему инструмент можно сделать своими руками.

Назначение и области применения аккумуляторных отвёрток

Аккумуляторная отвёртка служит для закручивания и выкручивания различной крепёжной оснастки в нетвёрдые материалы, например, изготовленные из дерева. Батарея отвёртки встроена в рукоятку, поэтому инструмент имеет малые размеры. Прибор можно использовать там, где не нужно сверлить и сильно затягивать крепёж, для работы в узких местах и проёмах, в которых не поместится шуруповёрт.

Аккумуляторная отвёртка применяется в сборке мебели, установке окон, ремонте бытовой и компьютерной техники, техническом обслуживании автомобилей, при выполнении мелких бытовых работ.

Отвёртку можно использовать для сборки мебели

Технические характеристики

Инструмент характеризуется параметрами, о которых нужно знать:

  • напряжение аккумулятора. Эта характеристика равносильна мощности у сетевых приборов. С увеличением напряжения устройство имеет больший коэффициент полезного действия. Максимальная величина достигается у полностью заряженной аккумуляторной батареи. Со временем уменьшается до тех пор, пока отвёртку ещё можно включить. При хранении напряжение тоже убывает. Поэтому после долгого неиспользования инструмента его необходимо полностью зарядить;
  • тип аккумулятора. В отвёртках применяется три типа аккумуляторных батарей:
  • никель-кадмиевые Ni-Cd. Дешёвые, устойчивы к разным температурам. Из-за небольшого сопротивления имеют высокие токи заряда и разряда. Их можно заряжать около 1000 раз. Но они токсичны из-за кадмия, имеют эффект памяти и небольшую ёмкость;
  • никель-металлгидридные Ni-MH. Эффект памяти меньше, чем у никель-кадмиевых. Благодаря более высокой плотности их ёмкость больше на 25–35%, чем у предыдущих при одинаковых размерах. Не вредны для окружающей среды. Но имеют меньшее количество заряда. Их нежелательно разряжать до конца;
  • литий-ионные Li-Ion. Обладают самой высокой ёмкостью. За счёт этого уменьшаются в размерах. Эффекта памяти у них нет вообще. При хранении очень медленно разряжаются. Но тоже имеют свои недостатки. Более высокая стоимость, короткий срок службы и плохо переносят высокие и низкие температуры;
  • ёмкость аккумулятора. От неё зависит время работы отвёртки. На высоких скоростях при нагрузке энергия расходуется быстрее, поэтому время работы зависит ещё и от интенсивности. Для быстрой зарядки литий-ионные аккумуляторы можно подзаряжать не полностью;
  • устройство аккумулятора. Батарея у аккумуляторной отвёртки бывает двух типов:
    • съёмная. Устанавливается в мощные устройства, быстро заряжается. Позволяет непрерывно работать, если есть сменный аккумулятор;
    • несъёмная. расположена в корпусе. Такой инструмент имеет малый вес, размеры и стоимость. Им удобно пользоваться. Но ёмкость тоже мала, поэтому приходится часто заряжать. А это приводить к перерывам в работе. Ведь аккумулятор не извлекается из корпуса, и на его место нельзя поставить другой;
    • время заряда. Зависит от типа батареи и колеблется от 1 до 10 часов;
    • максимальный крутящий момент. Он определяет усилие вращения. При взаимодействии с материалом момент уменьшается. Использование инструмента на высоких нагрузках способствует быстрой потере заряда батареи и износу элементов отвёртки;
    • максимальное число оборотов. Это вращение вала. Отвёрткой с высоким числом оборотов можно легко вворачивать саморезы.
    • Читайте также:  Роза парблю энциклопедия роз

      Устройство и принцип действия

      Основные элементы аккумуляторной отвёртки:

      1. Кнопка включения.
      2. Электродвигатель.
      3. Редуктор.
      4. Шпиндель с наконечником. В некоторых моделях установлен патрон.
      5. Аккумулятор.
      6. Индикатор включения и заряда аккумулятора.

      Устройство аккумуляторной отвёртки

      Устройство аккумуляторной отвёртки

      При нажатии кнопки включения цепь замыкается. С аккумулятора подаётся энергия на двигатель. Он начинается работать. Вращение передаётся редуктору и на наконечник с отверстием. В него вставляется бита или переходник для возможности использования гаек.

      Что лучше: аккумуляторная отвёртка или шуруповёрт

      Шуруповёрт может заменить аккумуляторную отвёртку, а отвёртка — не всегда. Хотя внешне эти инструменты и похожи, но у них есть значительные отличия.

      Сравнение инстументов

      Параметр сравнения Отличия
      Размеры и вес Отвёртка меньше и легче
      Зажимной патрон У большинства моделей отвёрток отсутствует. Вместо него установлен наконечник с отверстием
      Ёмкость аккумулятора У шуруповёрта больше
      Мощность У отвёрток меньше. Они не предназначены для сверлильных работ
      Устройство аккумулятора Большинство отвёрток имеют несъёмный аккумулятор
      Конструкция корпуса У некоторых моделей отвёрток форму корпуса можно менять. Шуруповёрты не имеют такой возможности

      Нельзя сказать, что тот или иной инструмент лучше другого. Шуруповёрт хорош своей мощностью и возможностью сверления. А отвёртка удобна малыми габаритами и весом.

      Как правильно выбрать

      Сопоставьте свои потребности и денежный порог для покупки. Ознакомьтесь с видами и техническими характеристиками отвёрток.

      Разновидности

      Различие по типу питания:

        аккумуляторные. Преимущество состоит в свободе передвижения. Недостаток заключается в зависимости от ёмкости батареи;

      Отвёртка с питанием от аккумулятора

      Отвёртка с питанием от сети

      Виды формы аккумуляторных отвёрток:

        прямая. Такой прибор легко положить в карман. Но он может оказаться неудобным при работе в узком месте, когда отверстие для крепежа находится на боковых поверхностях;

      Аккумуляторная отвёртка имеет прямую форму

      Г-образная аккумуляторная отвёртка

      Т-образная аккумуляторная отвёртка

      Универсальная отвёртка может изменять форму

      Аккумуляторные отвёртки классифицируются на бытовые и профессиональные. Последние отличаются большей мощностью за счёт высокого крутящего момента и числа оборотов в минуту.

      Параметры выбора

      При покупке инструмента обратите внимание на технические характеристики и дополнительные возможности:

      • тип аккумулятора. Для работы в помещении подойдёт литий-ионый. У него малый вес и большая ёмкость. Можно подзаряжать. Для перепадов температур подходит никель-кадмиевый. Его можно оставлять в холодном помещении. Но нельзя подзаряжать из-за эффекта памяти. Никель-металлгидридный нечто среднее и по характеристикам, и по цене;
      • напряжение. Если вам нужна более мощная отвёртка, то напряжение должно быть около 7,2 В. Если мощность не критична, а важны маленькие размеры и вес, то от 2,4 до 4,8 В;
      • время заряда аккумулятора. Отвёртки хорошего качества заряжаются быстро: 1–2 часа;
      • максимальный крутящий момент. Чтобы достичь усилие, равное мужской силе при закручивании шурупа толщиной 7 мм, крутящий момент отвёртки должен быть от 4 Нм;
      • максимальное число оборотов. Для закручивания и откручивания крепежа в подготовленные отверстия достаточно 400–500 об/мин. Для сверления нужна более высокая характеристика. Это уже профессиональный инструмент;
      • блокировка шпинделя. Во многих моделях эта функция работает при отпущенной кнопке включения. Она нужна для ручного использования инструмента на случай севшего аккумулятора. Также полезна для обеспечения безопасности в момент замены оснастки;
      • реверс. Позволяет крутить вал в обе стороны. Без реверса невозможно раскрутить крепёж;
      • наличие второго аккумулятора;
      • тип питания. Если планируете пользоваться инструментом в местах, где нет электричества, приобретайте отвёртку со сменным аккумулятором, чтобы на его место поставить другой. Или автономное зарядное устройство. Или рассмотрите гибридный вариант;
      • световая индикация;
      • ударопрочный корпус;
      • резиновые вставки на рукояти. Облегчают долгий процесс работы;
      • сменные насадки. Их разнообразие позволяет работать с любым крепежом;
      • форма корпуса. Выберите наиболее удобный для ваших видов работ;
      • комплектация. Инструмент поставляется в коробке, сумке или кейсе, обладающем противоударными свойствами.

      Модели, пользующиеся большим спросом

      Выделяется ряд самых популярных моделей для домашнего и бытового применения:

        бытовая отвёртка Makita 6723 DW. Комплектуется удобным кейсом, 80-ю насадками. Заряжается за 5 часов;
